Percobaan 1 kondisi 3
Led, Buzzer, & LDR

1. Prosedur[Kembali]

    1. Buat rangkaian di wokwi sesuai dengan kondisi percobaan.
    2. Buat program di wokwi.
    4. Jalankan simulasinya

    5. Selesai.

2. Hardware dan Diagram Blok[Kembali]

Hardware :

• Raspberry pi pico

• Push button

• Buzzer

• LED

• Resistor

• light dependent resistor (LDR)




3. Rangkaian Simulasi[Kembali]

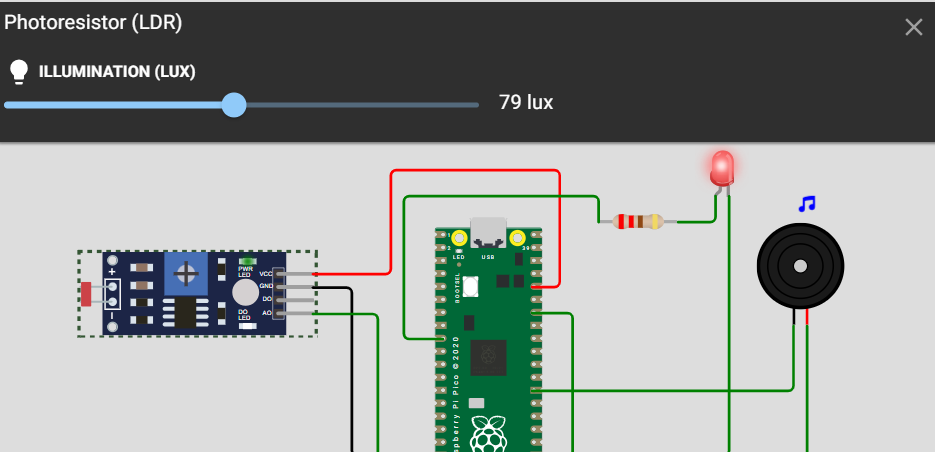

• Rangkaian sebelum di running

• Rangkaian setelah di running

• Prinsip Kerja

Rangkaian ini dibuat mengikuti gambar pada Percobaan 1, dengan menggunakan sebuah sensor LDR (Light Dependent Resistor) sebagai input, serta LED merah dan buzzer sebagai output, yang semuanya dikendalikan oleh Raspberry Pi Pico. LDR dihubungkan ke salah satu pin ADC pada Raspberry Pi Pico untuk membaca intensitas cahaya di lingkungan sekitar. Sistem ini dirancang untuk mendeteksi apabila intensitas cahaya yang terbaca lebih terang sebesar 200 lux dibandingkan kondisi normal. Ketika intensitas cahaya melebihi ambang batas tersebut, Raspberry Pi Pico akan mengaktifkan LED merah untuk menyala berkedip selama 4 detik. Selain itu, buzzer juga akan diaktifkan dengan menggunakan sinyal PWM dan duty cycle sebesar 45%. Apabila cahaya yang terbaca tidak melebihi ambang batas yang ditentukan, maka LED dan buzzer akan tetap dalam keadaan mati. Penggunaan mode ADC pada Raspberry Pi Pico memungkinkan pembacaan data LDR secara akurat, sedangkan PWM digunakan untuk mengatur tingkat duty cycle pada buzzer sesuai dengan kebutuhan.

4. Flowchart dan Listing Program[Kembali]

• Flowchart






• Listing Program

from machine import Pin, PWM, ADC

import utime

# Pin Setup

ldr = ADC(28)          # Pin AO dari LDR ke GP28

ldr_digital = Pin(0, Pin.IN)  # Pin DO dari LDR ke GP0 (kalau mau dipakai nanti)

led = Pin(6, Pin.OUT)  # LED di GP6

buzzer = PWM(Pin(15))  # Buzzer di GP15 dengan PWM

# Konfigurasi PWM Buzzer

buzzer.freq(1000)       # Frekuensi awal buzzer (1kHz)

buzzer.duty_u16(0)      # Mulai dengan buzzer mati

# Fungsi untuk mengonversi nilai ADC ke lux

def adc_to_lux(adc_value):

    normalized_adc = (adc_value - 512) / (65007 - 512)  # Normalisasi ADC

    lux = normalized_adc * 990 + 10  # Rentang 10 - 1000 lux

    return lux

# Variabel untuk menyimpan kondisi normal awal

# Variabel untuk kedip LED

last_blink_time = utime.ticks_ms()

led_state = False

led_should_blink = False  # hanya True saat kondisi mendeteksi perubahan cahaya signifikan

# Loop utama

while True:

    analog_value = ldr.read_u16()

    lux_akhir = adc_to_lux(analog_value)

    lux= 1000-lux_akhir



    print(f"LDR Value: {analog_value} | Lux: {lux}")

    if lux >  200:

        led_should_blink = True  # nyalakan mode kedip

        buzzer.duty_u16(int(0.45 * 65535))   # nyalakan buzzer

        for i in range(500, 1000, 100):  # variasi frekuensi buzzer

            buzzer.freq(i)

            utime.sleep(0.1)

    else:

        led_should_blink = False

        led.off()

        buzzer.duty_u16(0)

    # Kedip LED jika perlu

    if led_should_blink:

        current_time = utime.ticks_ms()

        if utime.ticks_diff(current_time, last_blink_time) >= 4000:

            led_state = not led_state

            led.value(led_state)

            last_blink_time = current_time

    else:

        led.off()

    utime.sleep(0.1)  # sedikit delay supaya tidak terlalu cepat baca LDR

5. Kondisi[Kembali]

Percobaan 1 Kondisi 3

Buatlah rangkaian seperti gambar pada percobaan 1, buatlah ketika LDR membaca Lebih terang dari normal sebesar 200 LUX  Led merah hidup berkedip selama 4 detik dan Duty Cycle Buzzer 45%

6. Video Simulasi[Kembali]



7. Download File[Kembali]

HTML [Download]

Rangkaian [Download]

Listing Program [Download]

Video Simulasi [Download]
